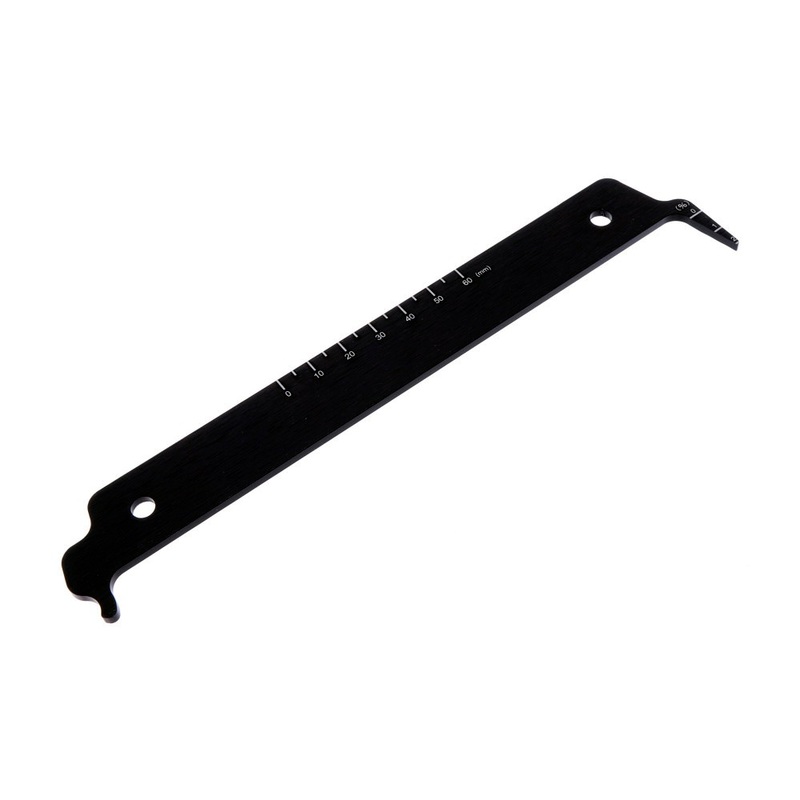

COMPROBADOR DESGASTE CADENAS

Rango de medida de cada cadena:

420/428: 15 eslabones
520/525/530: 12 eslabones

Utilización:

Endereza la cadena en el área de medición generando tensión a la cadena.

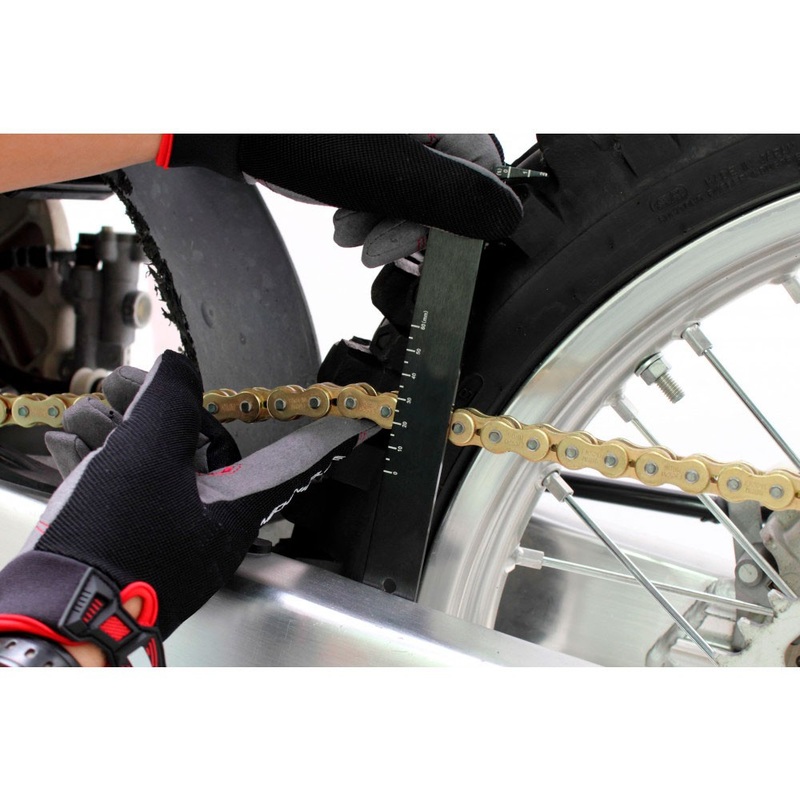

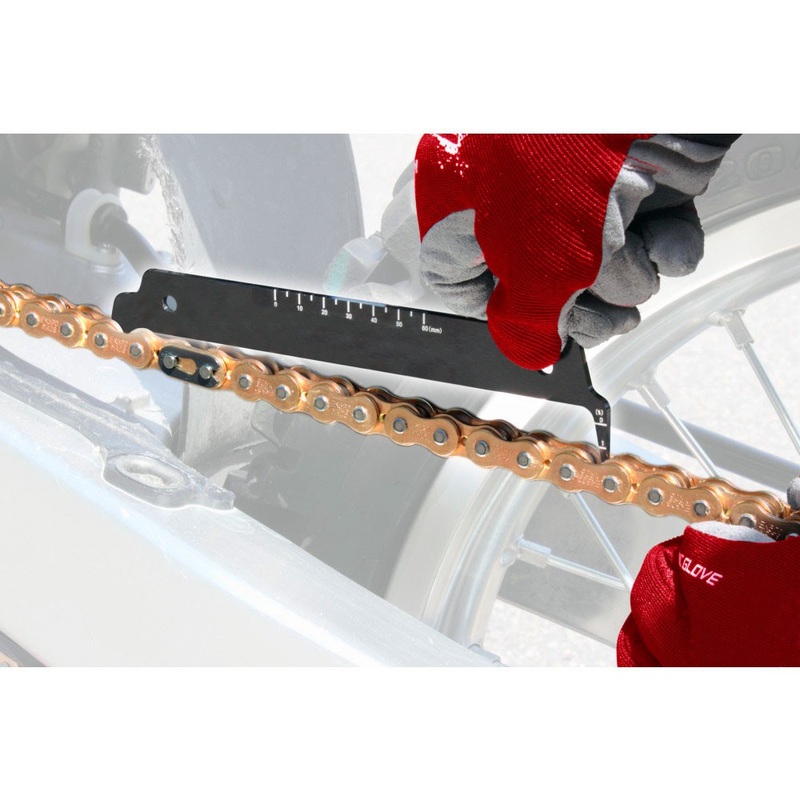

A- Fija ligeramente el comprobador de cadena en el rodillo de la cadena.
B- Baja la punta de medición. (Ver figura 1)

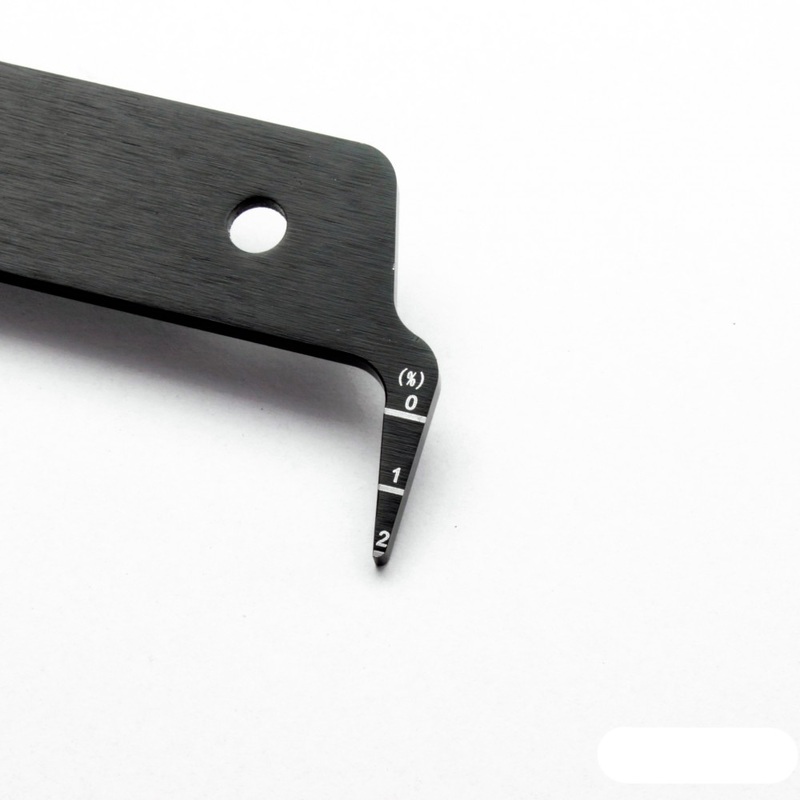

El porcentaje de extensión se mostrará en la punta de medición donde toca el rodillo de la cadena. El dato puede variar dependiendo de la parte de la cadena. Sugerimos la medición de varias áreas de la cadena para una medición más precisa.

*Normalmente, la cadena debe reemplazarse cuando el porcentaje de extensión de la cadena es superior al 1%. (Ver figura 2)
